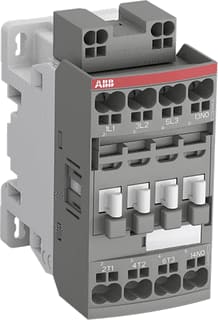

ABB - AFC Magneetschakelaar Afc12-30-10K-51 - 1SBL151005R5110
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 400 t/m 415 V
Type stuurspanning - AC
Nom. stuurspanning bij DC - 0 V
Aansluitwijze hoofdstroomcircuit - Veerklemaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5949109
Leverancierscode
1SBL151005R5110
EAN
3471523023901
Commercieel bestelnummer
AFC12-30-10K-51
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
400 t/m 415 V
Type stuurspanning:
AC
Nom. stuurspanning bij DC:
0 V
Aansluitwijze hoofdstroomcircuit:
Veerklemaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
3.729 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
480 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Diepte:
77 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
28 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
12 A
Hoogte:
92.3 mm
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
12 A
Nom. vermogen bij AC-3, 400 V:
5.5 kW
AFC12-30-10K-51 is een compacte magneetschakelaar voor het schakelen en besturen van motor- en vermogenskringen in machinebouw, HVAC, pompen en transport. Hij dekt toepassingen tot 5,5 kW bij 400 V AC (AC-3) en 28 A algemeen gebruik, met een geïntegreerd 1x N. O. hulpkontact voor signaal- en besturingsfuncties. De AFC-serie biedt geoptimaliseerde schakeltijden voor AC-gestuurde toepassingen met een elektromagnetische spoel (400–415 V 50 Hz / 480 V 60 Hz), waardoor consistente prestaties en minder slijtage worden bereikt. Push-in aansluitingen versnellen bekabeling en verlagen foutkans. De blokbouw maakt eenvoudige uitbreiding mogelijk met aanvullende hulpkontactblokken en accessoires, zodat dezelfde basisunit in uiteenlopende schema’s past. Conform 690 V IEC / 600 V UL voor brede inzetbaarheid in internationale projecten en ontworpen voor betrouwbare, langdurige werking in besturingskasten met beperkte ruimte.
