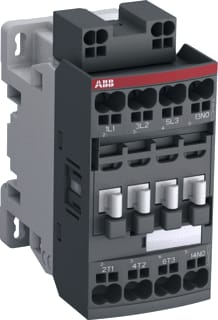

ABB - AF Magneetschakelaar Magnsch 7,5Kw 1No Code 13 - 1SBL177005R1310
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Veerklemaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5631068
Leverancierscode
1SBL177005R1310
EAN
3471523154636
Commercieel bestelnummer
AF16-30-10K-13
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Veerklemaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
7.457 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Diepte:
77 mm
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
30 A
Hoogte:
92.3 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
18 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
7.5 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
De AF16-30-10K-13 is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en sturen van motoren tot 7,5 kW bij 400 V (AC-3) en vermogenskringen tot 30 A. Ideaal voor betrouwbare motorstarten in paneel- en machinebouw waar consistentie en compactheid tellen. Dankzij AF-technologie en Spoelcode 13 biedt hij een breed stuurspanningsbereik van 100–250 V AC/DC, waardoor spanningsschommelingen probleemloos worden opgevangen en het energieverbruik in de kast daalt. Push-in springtechniek versnelt de bedrading en zorgt voor trillingsbestendige aansluitingen. De geïntegreerde overspanningsbeveiliging bespaart extra componenten en ruimte, terwijl het blokontwerp eenvoudig uitbreidbaar is met hulpcontactblokken en toebehoren. Standaard is 1 hulpcontact aanwezig voor signaal- of vergrendelfuncties.
Een ABB product
