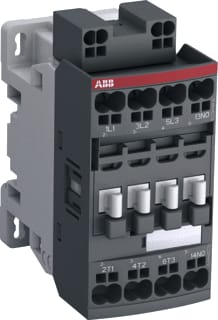

ABB - AF Magneetschakelaar Magnsch 3P 1No Splcode 13 - 1SBL137005R1310
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Veerklemaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5630844
Leverancierscode
1SBL137005R1310
EAN
3471523154032
Commercieel bestelnummer
AF09-30-10K-13
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Veerklemaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
1.491 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Diepte:
77 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
25 A
Breedte:
45 mm
Hoogte:
92.3 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
9 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
4 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
AF09-30-10K-13 is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor het betrouwbaar schakelen en aansturen van draaistroommotoren tot 4 kW/400 V (AC-3) en vermogenskringen tot 25 A (AC-1). Ideaal voor besturingspanelen en machinebouw waar compactheid, snelheid van montage en bedrijfszekerheid tellen. Standaard voorzien van 1 ingebouwd hulpcontact (1NO). De AF-technologie met spoelcode 13 biedt een breed stuurspanningsbereik van 100–250 V AC/DC, compenseert spanningsschommelingen en verlaagt het paneelverbruik. Geïntegreerde overspanningsbeveiliging zorgt voor een compacte, storingsbestendige oplossing, ook bij instabiele netten. Push-in springtechniek versnelt bedrading, geeft een trillingsvaste aansluiting en verkort stilstand.
