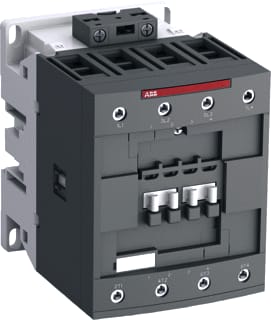

ABB - AF Magneetschakelaar Magneetschak 37Kw 400V 4Pl - 1SBL397201R1300
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5918711
Leverancierscode
1SBL397201R1300
EAN
3471523133730
Commercieel bestelnummer
AF8040001310025
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Aantal hoofdcontacten als maakcontact:
4
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
1000 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Diepte:
116 mm
Bedrijfsspanning bij AC 60 Hz:
1000 V
Breedte:
90 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
125 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
80 A
Hoogte:
125.5 mm
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
37 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
De AF80-40-00-13 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het betrouwbaar schakelen en sturen van motoren tot 37 kW bij 400 V (AC-3) en vermogenskringen tot 125 A (AC-1). Met schroefaansluitingen en een blokopbouw is hij geschikt voor compacte besturingspanelen en eenvoudig te integreren in nieuwe én bestaande installaties. Dankzij AF-technologie biedt de AF80-40-00-13 een groot spoelspanningsbereik van 100–250 V AC/DC (code 13), waardoor spanningsschommelingen moeiteloos worden opgevangen, het energieverbruik in het paneel daalt en schakelingen betrouwbaar blijven in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert externe protectie, wat ruimte en kosten bespaart. De contactor is modulair uit te breiden met hulpcontactblokken en accessoires; standaard zonder hulpcontacten (0NO + 0NC) voor maximale flexibiliteit.
