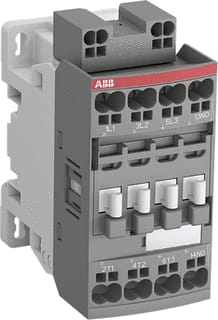

ABB - AF Magneetschakelaar Magn.Schak 4Kw 400V 4P - 1SBL137205R1300
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Veerklemaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
3506641
Leverancierscode
1SBL137205R1300
EAN
3471523018532
Commercieel bestelnummer
AF09-40-00K-13
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Veerklemaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
0 kW
Aantal hoofdcontacten als maakcontact:
4
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Diepte:
77 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
25 A
Breedte:
45 mm
Hoogte:
92.3 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
9 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
4 kW
Opmerking:
Breed spanningsbereik
AF09-40-00K-13 is een 4-polige magneetschakelaar voor het schakelen en besturen van motoren tot 4 kW/400 V AC (AC-3) en vermogenskringen tot 25 A (AC-1). Ideaal voor compacte paneeloplossingen waar betrouwbaarheid en consistent schakelen essentieel zijn. Past in uiteenlopende toepassingen binnen machinebouw en HVAC, met focus op stabiele prestaties en eenvoudige montage. De Magneetschakelaar / AF serie biedt een breed stuurspanningsbereik (100–250 V, 50/60 Hz en DC) dankzij AF-technologie. Dit vangt spanningsschommelingen op, verlaagt het energieverbruik in de kast en garandeert duidelijke schakelmomenten in instabiele netten. Ingebouwde overspanningsbeveiliging bespaart ruimte en componenten. Push-in veerklemmen versnellen bekabeling en reduceren fouten. Het blokontwerp is modulair uit te breiden met hulpcontactblokken en accessoires; standaard configuratie 0NO + 0NC. Zo groeit de oplossing mee met de toepassing.
