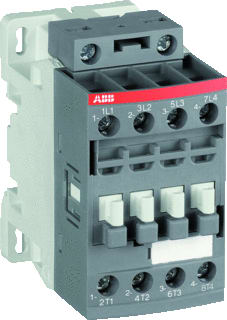

ABB - AF Magneetschakelaar Contactor 7,5Kw 400V 4P - 1SBL177205R1300
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Veerklemaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2166512
Leverancierscode
1SBL177205R1300
EAN
3471523018679
Commercieel bestelnummer
AF164000K131002
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Veerklemaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
7.5 kW
Aantal hoofdcontacten als maakcontact:
4
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Diepte:
77 mm
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
30 A
Hoogte:
92.3 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
18 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
7.5 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
De AF16-40-00K-13 is een 4-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en aansturen van motoren tot 7,5 kW bij 400 V (AC-3) en vermogenskringen tot 30 A (AC-1). Toepasbaar in 690 V IEC of 600 V UL omgevingen, ideaal voor betrouwbare motorstart- en vermogensschakeltoepassingen. Dankzij AF-technologie biedt de spoel (code 13) een brede aanstuurspanningsrange van 100–250 V AC/DC (50/60 Hz), waardoor spanningsschommelingen worden opgevangen, paneelverbruik daalt en schakelingen zeker blijven in instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart ruimte en componentkosten. Push-in veerklemmen versnellen bekabeling en verhogen trillingsbestendigheid. Het bloktype-ontwerp maakt snelle uitbreiding mogelijk met hulpcontactblokken en diverse accessoires; geleverd met 0NO + 0NC, eenvoudig uit te breiden naar behoefte.
