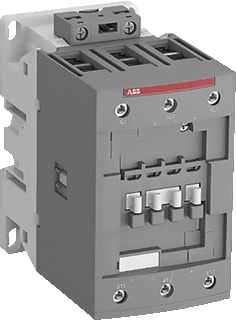

ABB - AF Magneetschakelaar 96-30-00-13 - 1SBL407001R1300
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8708224
Leverancierscode
1SBL407001R1300
EAN
3471523133235
Commercieel bestelnummer
AF9630001310025
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
55.928 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
1000 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Diepte:
116 mm
Bedrijfsspanning bij AC 60 Hz:
1000 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
130 A
Breedte:
70 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
105 A
Hoogte:
125.5 mm
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
45 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
Recycle:
Ja
AF96-30-00-13 100-250VAC/DC is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en starten van elektromotoren tot 45 kW bij 400 V AC (AC-3) en vermogenskringen tot 130 A (AC-1). Geschikt voor toepassingen waar bedrijfszekerheid en compacte bouw essentieel zijn. Dankzij AF-technologie werkt de spoel betrouwbaar binnen een breed stuurspanningsbereik van 100–250 V AC/DC, vangt grote spanningsschommelingen op en verlaagt het energieverbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging elimineert extra componenten, wat ruimte bespaart en bekabeling vereenvoudigt. Schroefaansluitingen zorgen voor solide, snelle montage. De blokbouw is modulair: zonder hulpcontacten geleverd (0NO/0NC), maar eenvoudig uit te breiden met hulpcontactblokken en een breed assortiment toebehoren. Dit maakt AF96-30-00-13 een toekomstvaste keuze voor betrouwbare motorbesturing in veeleisende netwerken.
