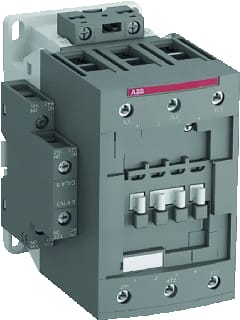

ABB - AF Magneetschakelaar 80-30-11-14 - 1SBL397001R1411

Nom. stuurspanning bij AC 50 Hz:

250 t/m 500 V

Type stuurspanning:

AC/DC

Nom. stuurspanning bij DC:

250 t/m 500 V

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Modulaire uitvoering (voor railmontage):

Nee

Nom. vermogen NEMA:

37.285 kW

Aantal hoofdcontacten als maakcontact:

3

Aantal hoofdcontacten als verbreekcontact:

0

Aantal hulpcontacten als verbreekcontact:

1

Aantal hulpcontacten als maakcontact:

1

Bedrijfsspanning bij AC 50 Hz:

690 t/m 1000 V

Nom. stuurspanning bij AC 60 Hz:

250 t/m 500 V

Diepte:

116 mm

Bedrijfsspanning bij AC 60 Hz:

690 t/m 1000 V

Breedte:

82 mm

Nom. bedrijfsstroom Ie bij AC-1, 400 V:

125 A

Hoogte:

125.5 mm

Nom. bedrijfsstroom Ie bij AC-3, 400 V:

80 A

Nom. bedrijfsstroom Ie bij AC-4, 400 V:

0 A

Nom. vermogen bij AC-3, 400 V:

37 kW

Nom. vermogen bij AC-4, 400 V:

0 kW

Recycle:

Ja
