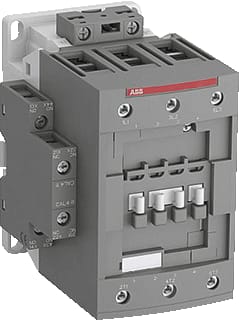

ABB - AF Magneetschakelaar 80-30-11-13 - 1SBL397001R1311
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8705508
Leverancierscode
1SBL397001R1311
EAN
3471523133037
Commercieel bestelnummer
AF8030111310025
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
37.285 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
1
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
690 t/m 1000 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Diepte:
116 mm
Bedrijfsspanning bij AC 60 Hz:
690 t/m 1000 V
Breedte:
82 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
125 A
Hoogte:
125.5 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
80 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
37 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
Recycle:
Ja
AF80-30-11-13 100-250VAC/DC is een magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en aansturen van driefasenmotoren tot 37 kW bij 400 V (AC-3) en vermogenskringen tot 125 A (AC-1). Geschikt voor inzet in besturings- en verdeelkasten waar betrouwbaarheid en compacte inbouw belangrijk zijn. De AF-technologie biedt een breed spoelspanningsbereik van 100–250 V AC/DC, vangt spanningsfluctuaties op en verlaagt het energieverbruik in de kast. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig en bespaart ruimte. Voorbedrade hulpcontacten 1NO + 1NC en schroefaansluitingen zorgen voor snelle, foutloze montage. Het blokontwerp laat eenvoudige uitbreiding toe met hulpcontactblokken en accessoires, waardoor de oplossing schaalbaar en toekomstbestendig is.
