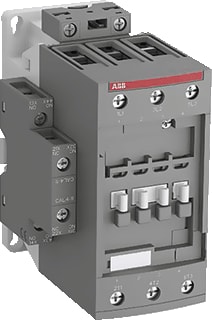

ABB - AF Magneetschakelaar 65-30-11-13 - 1SBL387001R1311
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8705487
Leverancierscode
1SBL387001R1311
EAN
3471523132733
Commercieel bestelnummer
AF6530111310025
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
37.285 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
1
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Diepte:
111 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Breedte:
67 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
105 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
65 A
Hoogte:
125.5 mm
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
30 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
Recycle:
Ja
De AF 65-30-11-13 100-250VAC/DC is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en aansturen van draaistroommotoren tot 30 kW bij 400 V (AC-3) en algemene vermogenskringen tot 105 A (AC-1). Met voorgemonteerde hulpcontacten 1NO + 1NC en schroefaansluitingen past hij naadloos in besturingspanelen en motorstarters. Dankzij AF-technologie heeft de schakelspoel een extreem groot aanstuurspanningsbereik (100–250 V AC/DC), waardoor variaties in netspanning moeiteloos worden opgevangen, het energieverbruik in de kast daalt en de werking betrouwbaar blijft in instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart ruimte en extra componenten. Het blokontwerp is compact en modulair, waardoor uitbreiding met hulpcontactblokken en accessoires eenvoudig is.
Een ABB product
