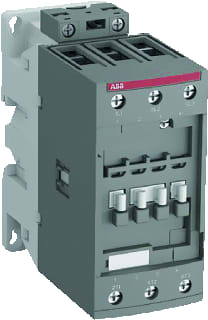

ABB - AF Magneetschakelaar 52-30-00-11 - 1SBL367001R1100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 t/m 60 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 20 t/m 60 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8707993
Leverancierscode
1SBL367001R1100
EAN
3471523132313
Commercieel bestelnummer
AF523000112460V
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 t/m 60 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
20 t/m 60 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
29.828 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
24 t/m 60 V
Diepte:
111 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Breedte:
55 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
100 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
53 A
Hoogte:
125.5 mm
Nom. vermogen bij AC-3, 400 V:
22 kW
Recycle:
Ja
De AF52-30-00-11 is een 3-polige magneetschakelaar voor het schakelen en sturen van motoren tot 22 kW bij 400 V (AC-3) en vermogenskringen tot 100 A (AC-1). Dankzij schroefaansluitingen en het compacte blokontwerp past hij naadloos in besturingspanelen en is hij gemakkelijk te integreren in nieuwe of bestaande installaties. Het AF-concept biedt een breed stuurspanningsbereik van 24–60 V AC (50/60 Hz) en 20–60 V DC, waardoor grote spanningsvariaties probleemloos worden opgevangen. Dit verhoogt de bedrijfszekerheid in onstabiele netten, terwijl het energieverbruik in het paneel wordt verlaagd. Ingebouwde overspanningsbeveiliging maakt extra modules overbodig en bespaart ruimte. De AF52-30-00-11 is eenvoudig uit te breiden met hulpcontactblokken en accessoires en wordt standaard geleverd met 0NO + 0NC hulpcontact voor flexibele signaal- en vergrendeltoepassingen.
