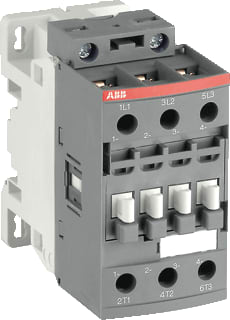

ABB - AF Magneetschakelaar 38-30-00-13 - 1SBL297001R1300
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2213533
Leverancierscode
1SBL297001R1300
EAN
3471523111530
Commercieel bestelnummer
AF3830001310025
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
18.643 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Diepte:
86 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
50 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
38 A
Hoogte:
86 mm
Nom. vermogen bij AC-3, 400 V:
18.5 kW
Recycle:
Ja
AF38-30-00-13 100-250VAC/DC is een 3-polige Magneetschakelaar / AF voor het schakelen en aansturen van motoren tot 18,5 kW bij 400 V (AC-3) en vermogenskringen tot 50 A. Ideaal voor betrouwbare motorbesturing in paneelbouw en machinebouw, met robuuste schroefaansluitingen en een compact blokontwerp dat weinig ruimte inneemt. Dankzij AF-technologie werkt de spoel storingsvrij binnen een groot aanstuurbereik van 100–250 V AC/DC, ook bij netspanningsschommelingen. Dit vermindert energieverbruik in de schakelkast en vergroot de bedrijfszekerheid. Ingebouwde overspanningsbeveiliging maakt externe snubbers overbodig. De module is eenvoudig uit te breiden met hulpcontactblokken en een breed assortiment accessoires, zodat hij snel aanpasbaar is aan projectvereisten en onderhoudsvriendelijk blijft. Zo combineert hij flexibiliteit, continuïteit en een snelle, nette montage.
