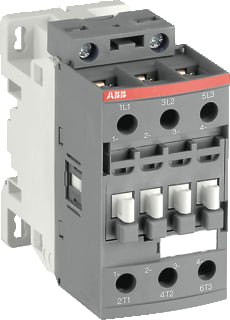

ABB - AF Magneetschakelaar 38-30-00-11 - 1SBL297001R1100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 t/m 60 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 20 t/m 60 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2213142
Leverancierscode
1SBL297001R1100
EAN
3471523111516
Commercieel bestelnummer
AF383000112460V
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 t/m 60 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
20 t/m 60 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
18.643 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
24 t/m 60 V
Diepte:
86 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
50 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
38 A
Hoogte:
86 mm
Nom. vermogen bij AC-3, 400 V:
18.5 kW
Recycle:
Ja
De AF 38-30-00-11 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en besturen van driefasenmotoren tot 18,5 kW bij 400 V (AC-3) en voedingskringen tot 50 A (AC-1). Met schroefaansluitingen en een compacte blokbouw past hij naadloos in besturingspanelen en machinebouw. Dankzij AF-technologie werkt de spoel betrouwbaar binnen een breed regelspanningsbereik van 24–60 V AC (50/60 Hz) en 20–60 V DC. Dit compenseert grote spanningsschommelingen, verlaagt het paneelverbruik en zorgt voor zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert extra componenten en bespaart ruimte. Geleverd zonder hulpcontacten (0NO + 0NC), maar snel uit te breiden met opsteekbare hulpcontactblokken en accessoires. Een robuuste keuze voor consistente prestaties, eenvoudige integratie en toekomstvaste uitbreidbaarheid.
