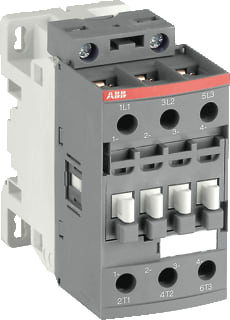

ABB - AF Magneetschakelaar 30-30-00-11 - 1SBL277001R1100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 t/m 60 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 20 t/m 60 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2213097
Leverancierscode
1SBL277001R1100
EAN
3471523111219
Commercieel bestelnummer
AF303000112460V
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 t/m 60 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
20 t/m 60 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
14.914 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
24 t/m 60 V
Diepte:
86 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
50 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
32 A
Hoogte:
86 mm
Nom. vermogen bij AC-3, 400 V:
15 kW
Recycle:
Ja
De AF30-30-00-11 magneetschakelaar is ontworpen voor het schakelen en aansturen van driefasenmotoren en vermogenskringen in uiteenlopende toepassingen. Hij bedient motoren tot 15 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 50 A. Met 3 polen en schroefaansluitingen biedt hij een robuuste, betrouwbare basis voor compacte paneelbouw. Dankzij AF-technologie heeft de spoel (code 11) een groot spanningsbereik: 24–60 V AC (50/60 Hz) en 20–60 V DC. Dat vangt spanningsvariaties op, verlaagt het energieverbruik in de kast en garandeert zekere schakelingen bij instabiele netten. Ingebouwde overspanningsbeveiliging maakt externe componenten overbodig en bespaart ruimte. Standaard zonder hulpcontacten (0NO + 0NC), maar eenvoudig uit te breiden met opsteekbare hulpcontactblokken en accessoires. Zo groeit de Magneetschakelaar / AF-serie flexibel mee met de toepassing.
