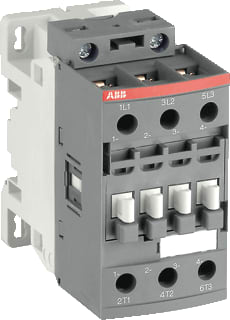

ABB - AF Magneetschakelaar 26Z-30-00-21 - 1SBL236001R2100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 t/m 60 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 20 t/m 60 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2213084
Leverancierscode
1SBL236001R2100
EAN
3471523114111
Commercieel bestelnummer
AF26Z3000212460
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 t/m 60 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
20 t/m 60 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
7.457 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
24 t/m 60 V
Diepte:
86 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
45 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
26 A
Hoogte:
86 mm
Nom. vermogen bij AC-3, 400 V:
11 kW
Opmerking:
met laagspoelverm
Recycle:
Ja
De AF26Z-30-00-21 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF-serie voor het schakelen en sturen van draaistroommotoren tot 11 kW bij 400 V (AC-3) en vermogenskringen tot 45 A (AC-1). Met schroefaansluitingen en blokbouw is hij geschikt voor compacte paneelopbouw en snelle uitbreiding met hulpcontactblokken en accessoires. Dankzij AF-technologie biedt deze schakelaar een breed spoelspanningsbereik van 24–60 V AC (50/60 Hz) en 20–60 V DC, ideaal voor PLC-aansturing (spoelcode 21) en netwerken met spanningsschommelingen. Het lage spoelvermogen verlaagt het energieverbruik in de schakelkast, terwijl geïntegreerde overspanningsbeveiliging extra componenten overbodig maakt en ruimte bespaart. Het resultaat: betrouwbare schakelingen, duidelijk schakelen bij instabiele netten en een compacte, toekomstvaste oplossing voor motorstart en vermogensschakeling.
