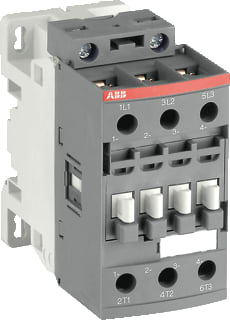

ABB - AF Magneetschakelaar 26-30-00-11 - 1SBL237001R1100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 t/m 60 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 20 t/m 60 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
2213096
Leverancierscode
1SBL237001R1100
EAN
3471523110915
Commercieel bestelnummer
AF263000112460V
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 t/m 60 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
20 t/m 60 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
7.457 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
24 t/m 60 V
Diepte:
86 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
45 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
26 A
Hoogte:
86 mm
Nom. vermogen bij AC-3, 400 V:
11 kW
Recycle:
Ja
De AF26-30-00-11 is een magneetschakelaar uit de AF-serie voor betrouwbaar schakelen en starten van driefasenmotoren. Hij stuurt motoren tot 11 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 45 A (AC-1). De 3-polige uitvoering met schroefaansluitingen is geschikt voor 690 V IEC of 600 V UL en past naadloos in moderne besturingskasten. Dankzij AF-technologie en spoelcode 11 biedt hij een groot spoelspanningsbereik van 24–60 V AC (50/60 Hz) en 20–60 V DC. Dat vangt sterke spanningsvariaties op, verlaagt het energieverbruik in panelen en zorgt voor zeker schakelen bij instabiele netten. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. De blokopbouw is compact, geleverd zonder hulpcontacten (0NO + 0NC), en eenvoudig uit te breiden met hulpcontactblokken en accessoires voor signaal- en vergrendelfuncties.
