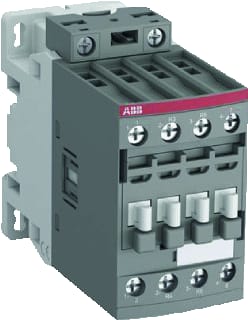

ABB - AF Magneetschakelaar 26-22-00-14 - 1SBL237501R1400
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 250 t/m 500 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 250 t/m 500 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8708728
Leverancierscode
1SBL237501R1400
EAN
3471523116443
Commercieel bestelnummer
AF2622001425050
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
250 t/m 500 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
250 t/m 500 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Aantal hoofdcontacten als maakcontact:
2
Aantal hoofdcontacten als verbreekcontact:
2
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
250 t/m 500 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Diepte:
101 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
45 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
22 A
Hoogte:
86 mm
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
11 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
Recycle:
Ja
AF26-22-00-14 is een 4-polige magneetschakelaar uit de AF-serie voor het schakelen en sturen van elektromotoren tot 11 kW bij 400 V (AC-3) en vermogenscircuits tot 45 A. Met 2NO+2NC hoofdcontacten, schroefaansluitingen en een compact bouwformaat biedt het een betrouwbare oplossing voor motorstart- en vermogensschakelingen in besturingspanelen. Dankzij AF-technologie beschikt de spoel over een brede aanstuurspanning van 250–500 V AC/DC. Dit vangt netspanningsschommelingen op, verlaagt het energieverbruik in het paneel en zorgt voor zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert losse dempers en bespaart ruimte. Het blokbouwdesign maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig, voor snelle configuratie en onderhoud. Geschikt voor IEC/UL-toepassingen tot 690/600 V.
Een ABB product
