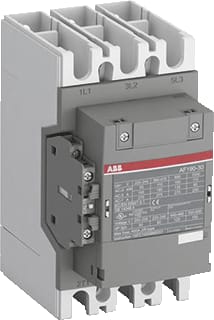

ABB - AF Magneetschakelaar 190-30-11-13 - 1SFL487002R1311
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8705739
Leverancierscode
1SFL487002R1311
EAN
7320500480434
Commercieel bestelnummer
AF1903011131002
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
44.742 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
1
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
1000 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Diepte:
152 mm
Bedrijfsspanning bij AC 60 Hz:
1000 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
275 A
Breedte:
105 mm
Hoogte:
196 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
190 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
0 A
Nom. vermogen bij AC-3, 400 V:
90 kW
Nom. vermogen bij AC-4, 400 V:
0 kW
De AF190-30-11-13 100-250VAC/DC uit de serie Magneetschakelaar / AF is ontworpen voor het schakelen en sturen van krachtcircuits en motoren tot 90 kW bij 400 V AC (AC-3). Deze 3-polige oplossing met voorgemonteerde hulpcontacten (1NO + 1NC) en Main Circuit Bars biedt een robuuste basis voor betrouwbare motorstart- en vermogensschakelingen. Dankzij AF-technologie werkt de spoel op een breed regelspanningsbereik van 100–250 V AC/DC, waardoor spanningsschommelingen moeiteloos worden opgevangen, het energieverbruik in de kast daalt en bediening in instabiele netwerken zekerder wordt. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokontwerp laat zich eenvoudig uitbreiden met extra hulpcontactblokken en accessoires, zodat functionaliteit snel is aan te passen. Inclusief montagekit met alle benodigde schroeven, ringen en sockets voor directe en foutloze installatie.
Een ABB product
