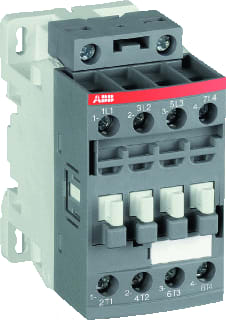

ABB - AF Magneetschakelaar 16-40-00L-14 250-500V - 1SBL177281R1400
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 250 t/m 500 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 250 t/m 500 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5561641
Leverancierscode
1SBL177281R1400
EAN
3471523135741
Commercieel bestelnummer
AF164000L142505
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
250 t/m 500 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
250 t/m 500 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Aantal hoofdcontacten als maakcontact:
4
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
250 t/m 500 V
Bedrijfsspanning bij AC 60 Hz:
690 V
Diepte:
77 mm
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
30 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
16 A
Hoogte:
86 mm
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
17 A
Nom. vermogen bij AC-3, 400 V:
7.5 kW
Nom. vermogen bij AC-4, 400 V:
7.5 kW
Opmerking:
tbv piek belasting, Agri/Tuinbouw
AF16-40-00L-14 250-500VAC/DC is een 4-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor betrouwbare motorsturingen tot 7,5 kW (400 V AC-3) en het schakelen van vermogenskringen tot 30 A. Dankzij het blokontwerp met schroefaansluitingen past hij naadloos in compacte besturingskasten en is montage snel en eenvoudig. De AF-technologie biedt een extra ruim spoelspanningsbereik (250–500 V AC/DC), vangt grote spanningsschommelingen op en zorgt voor zeker schakelen, ook bij instabiele netten. Dit verlaagt het energieverbruik in panelen en minimaliseert storingen. Ingebouwde overspanningsbeveiliging maakt externe snubbers overbodig en bespaart ruimte. De L-versie is eenvoudig uit te breiden met hulpcontactblokken en accessoires, zodat de configuratie moeiteloos meegroeit met de toepassing.
