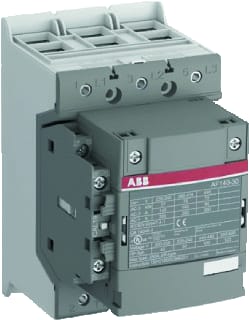

ABB - AF Magneetschakelaar 146-30-11-13 - 1SFL467001R1311
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 100 t/m 250 V
Type stuurspanning - AC/DC
Nom. stuurspanning bij DC - 100 t/m 250 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8708364
Leverancierscode
1SFL467001R1311
EAN
7320500476994
Commercieel bestelnummer
AF1463011131002
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
100 t/m 250 V
Type stuurspanning:
AC/DC
Nom. stuurspanning bij DC:
100 t/m 250 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
37.285 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
1
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
1000 V
Nom. stuurspanning bij AC 60 Hz:
100 t/m 250 V
Diepte:
126 mm
Bedrijfsspanning bij AC 60 Hz:
1000 V
Breedte:
90 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
225 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
146 A
Hoogte:
150 mm
Nom. vermogen bij AC-3, 400 V:
75 kW
Recycle:
Ja
AF 146-30-11-13 100-250VAC/DC is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en aansturen van draaistroommotoren tot 75 kW bij 400 V (AC-3) en vermogenskringen tot 225 A (AC-1). Ideaal voor machine- en paneelbouw waar betrouwbaarheid, compactheid en flexibiliteit cruciaal zijn. Dankzij AF-technologie werkt de spoel stabiel binnen een breed stuurspanningsbereik van 100–250 V AC/DC, ook bij netspanningsschommelingen. Dat verhoogt de bedrijfszekerheid en verlaagt het energieverbruik in schakelkasten. Ingebouwde overspanningsbeveiliging maakt externe beveiligingsmodules overbodig en bespaart ruimte. Voorbekabelde hulpcontacten 1NO + 1NC en dubbele klemmen versnellen montage en bekabeling.
